UFM_MN / UFM_MM / UFM_MH系列流量开关、流量传感器


管径从3/4"-2"之间的变量叶轮式流量计

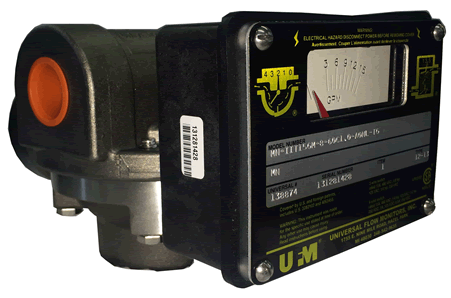

3/4" - 2" Variable Area Vane-Style Flowmeter for 10 - 160 GPM Water (MN)
The MN series has the following characteristics and/or options:
Maximum flow rates from 10 - 160 GPM
Brass construction
Mechanical pointer
Mechanical switch
4-20 mA transmitter
LCD display
No up or downstream pipe length requirements

大流量从10 到 160 GPM (60 到 600 LPM)
大液压 300 PSI (20.69 BAR) MN 系列
大液压 500 PSI (34.48 BAR) MM 系列
大液压 2000 PSI (137.93 BAR) MH 系列


UFM_MN,UFM_SN,UFM_SH
适用介质:water(水)、oil(油)、corrosives(腐蚀性介质)、general(通用介质)

般说明
这些面积可变的流量计具备装有弹簧的轮叶,它们可以通过摆动来适合更大的流量。它可以安装在管路内的任何位置。在流量计的前后都不需要架设直管。全机械的感应系统反应快速直接驱动指针和遥信装置。它们能够应付超过其额定能力的冲击或液流浪涌。

校准
所有的流量计都按照您指定粘度(高达 3000 SSU/650 厘泊)的液体进行单du校准。我们也根据您所用液体的比重进行补偿。对于NIST 校准记录的可跟踪性,请向工厂咨询。

结构材料
T 流量计主体、内部运动件和密封件均以各种不同的材料制成以便满足广泛的应用领域,诸如:水、合成和石油基油类、油漆、某些腐蚀性液体、溶剂、空气和煤气。流量计的主体材料可以是铝、氧化铝、黄铜、铸铁或镀镍铸铁、船用青铜、碳钢或镀镍碳钢以及316不锈钢。铝、黄铜和船用青铜也可以选择和尼龙流量孔杯起使用。我们的内部运动件所用材料如下:300 系列不锈钢、316 不锈钢、钛、蒙乃尔合金和钽。可供密封件选择的材料有:丁钠橡胶 N、二元乙丙橡胶、维通橡胶、Kalrez ™ 和 Teflon ™(Kalrez ™ 能够和其他材料结合使用)。关于和您用途相容材料的问题,请向工厂咨询。

管路连接
连接端口可以带有螺纹或法兰。带螺纹的端口可以是 NPT(1/2 到 2")或 SAE 直螺纹端口(1/2 到 1-1/2")。 我 们 也能提供诸如BSPP、BSPT 或 JIS 之类的公制螺纹。也可以和 DIN 法兰起提供 ANSI 法兰(1/2 到 2")作为标准配置。

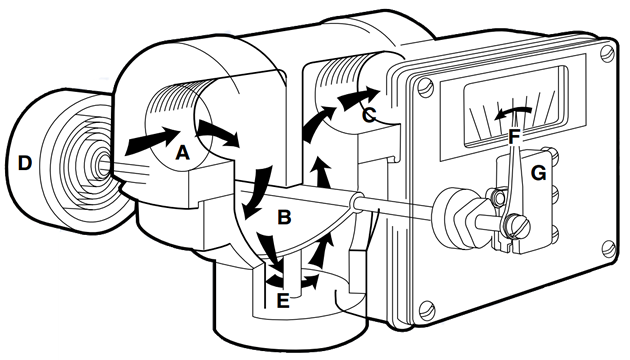

UFM流量开关原理图
液体进入A,通过半圆型的轮叶B并在出口C流出。轮叶由于弹簧D而对液体流产生阻力。轮叶随后又受到压力从而使通道E变得更大。这会减小压降。轮叶轴的转动会带动指针F和诸如开关G 之类的远程信号设备。

维护说明:可以通过拆除外壳上的杯状部分而从其内部清除颗粒物,或者使用我们的特别选项 E 通过人工超越控制的方
法来处理轮叶。

工程数据
高液体温度:200°F (95°C)
可选高液体温度:300 和 400°F(150 和 205°C)(选项 HT)
高环境温度:150°F (65°C)
读出装置精确度,全刻度:±2%
MN 系列大工作压力:(3:1 安全系数): 300 PSI (20.69 BAR)
MM 系列大工作压力:(3:1 安全系数):500 PSI (34.48 BAR)
MH 系列大工作压力:(3:1 安全系数): 2,000 PSI (137.93 BAR)

流量和压降
大流量达到 80 GPM (300 LPM) 的装置会随着流量变化产生从 1.9 到 3.8 PSI 的压降。较高额定流量的型号可通过配备部分旁路(可提高低指示流量)、双弹簧(可提高压降)或者两者兼而有成为可能。图表内展示了额定流量从 100 到160 GPM 的型号的低流量和压降 (PSI)(在高流量时)。

特别选项
耐高温:(选项 HT)要求带有维通橡胶、二元乙丙橡胶、Kalrez 或 Teflon(和液体相容)密封件外壳 / 孔口盖的全金属结构。在外壳和控制箱之间添加了热障(绝热布),它必须用于工作环境选项为“W”(全天候)外壳或“X”(抗腐蚀)的工作环境。它具备金属刻度。识别标签:(选项 ST)客户提供的信息被压印在个附着于铭Pai的不锈钢标签上。多针脚接头:可提供用于现场快速安装的针脚接头(选项 PC)。流量计上带有微型或小型针脚接头的雄性半。请在下表内查阅您所选控制箱和电流类型所需的针脚数量。在代码 PC__ 后面填入针脚的数量就是小型接头或者在PC__M 之间填入针脚的数量就是微型接头。例如,PC5 就代表 5 针小型接头而 PC5M 就是指 5 针微型接头。
故障指示灯:(选项 FL)是个铭Pai内的红色 LED,它能在内部的开关触点达到流量*限时发出指示。它对于多种流量计都是很有用的。其型号的表达方法是在字母的后面加上数字:1(1 个指示灯)、2(2 个指示灯)、A (AC)、D (DC),例如 FL2D。它仅在服务选项为“W”的全天候外壳或“X”抗腐蚀的工作环境时才可提供。需要说明开关选项和开关的设定点。对于可选的 LED 颜色,请向工厂咨询。钢化玻璃窗口:(选项TG)用来替换标准的玻璃窗口。钢化玻璃的窗口使用于空气载溶剂或环境温度通常很高的场合。人工超越控制:(选项 E)提供了加长的轴使您能进行操作以便清除碎屑、摸拟流量、调整开关设定等。材料和指定的内部部件相同。
CE 标记开关:(选项CE)用于般目的的 SPDT 3- 线开关。标准配置为开关1,1B,2 和 2B。有空隙的轮叶:(选项 Z86)摆动轮叶得到修改以便提供额外的间隙让那些含有颗粒的液体得以通过。可达到的大流量范围是16GPM或更大。这就减少了小为 4 GPM 流量的降低。


常用型号:

MN-DSF-200LM-16FTCS150RF-1050V.9-A2WL-ST-105D
MN-BSF30GLM-8-32V1.0-A1NR-10D
MN-BSE500LM-16-32 1.0-1A1ND-DS-ST-C-370D
MN-DSF200LM-16-1050V.9-A2WL-ST-105D
MN-BSE500LM-12-13V1.0-A1WR
MN-BSE-160GM-16-32V1.0-A1XR
MN-ASB-25GM-4-320V.9 A1NL-2.5D
MN-BSE500LM-12-13V1.0-A1WR
MN-DSF450LM-16FTCS150RF-1050V.9-A2WL-ST-240D
MN-FSE100GM-12-32V1.0- A61WR-HT-Z86-50D
MN-FSE50GM-12-32V1.0- A61WR-HT-Z86-50D
MN-ASB200LM-32BP-460CS.9-A1NU
MN-ASP100LM-24BP-460CS.9-A1NU
MN-ASB50LM-16BP-400CS.9-A1UN
MN-BIE5CMHV-8-32V1.0-A2WRST
MN-BSE-250LM-16-32V1.0-A1ND-C
MN-BSK100LM-20BT-32V1.0-A2NR-E-886
MN-DSF350LM-16FTS150RF1050V.9-A2WL-ST-200D
MN-BSF-30GLM-8-32V1.0-A1NR-10D
MN-BSF30GLM10-500V.9-R7WR-10D
MN-ASB15GLM-8-700V.9-R7WR-5D
MN-BIE5CMHV-8-32V1.0-A2WR-ST
MN-DSF220LM-16-1050V.9-A2WL-ST-105D,
MN-BSK100LM-20BT-32V1.0-A2NR-E-Z86
MN-DSF150LM-16FTCS150RF-1500/2100V.9-A2WR-ST
MN-DSF150LM-16FTCS150RF-1500/2100V.9-TT3WR-ST
MN-DSF400LM-16FTCS150RF-1500/2100V.9-A2WR-ST
MN-DSF400LM-16FTCS150RF-1500/2100V.9-TT3WR-ST
MN-BSF30GLM10-500V.9-R7WR-10D
MN-ASB15GLM-8-700V.9-R7WR-5D
MN-DSF230LM-16-1050V.9-A2WL-ST-140D
MN-BSK250LM-10-32V1.0-A1NR-ST
MN-ASK250LM-10-32V1.0-A1NR-ST
MN-BSB150LMV-12-32V1.0-ALWL-E-70U
MN-DSF300LM-16F-1050V.9-A2WL-ST-160D
MN-DSF175LM-16F-1050V.9-A2WL-ST-90D
MN-DSF320LM-16F-1050V.9-A2WL-ST-175D
MN-DSF320LM-16F-1050V.9-A2WL-ST-121D
MN-ASB-10GM-V-8-1000V.9-A1NR
MN-DSF200LM-16FTCS150RF-1050V.9-A2WL-ST-105D
MN-ASB10GMV-8-1000V.9-A1NR
MN-BSB90GM-16-32V1.0-A1ND-E-40D
MN-BSK100LM-20BT-32V1.0-A2NR-E-Z86
MN-ASB30GM-12-300V.9-A1NL
MN-BSB10GM-8-32V1.0-A1ND-E-50D
MN-ASB-60LM-16BP-460CS.9-A1NL
MN-FIB-5CMH-8-32V1.0-A2NL
MN-BSK-100LM-20BT-32V1.0-A1NR-E-Z86
MN-DSF-230LM-16-1050V.9-A2WL-ST-121D
MN-FSB-150LM-16-1000V.9-A2WR-60D
MN-ASB-100LM-16BP-320V.9-A2XR
MN-BSF30GLM-8-32V1.0-A1NR-10D
MN-ASB20GLM-8-68CS,9-A1WR
MN-DSF175LM-16FTCS150RF-1050V.9-A2WL-ST-90D
MN-DSF-230LM-16FTCS150RF-1050V.9-R17WL-ST-121D(ANSI 2"150IB法兰)
MN-ASB120GLM-16-500V.9-A1WL
MN-ASB15GLM-8-700V.9-R7WR-5D
MN-FSB150LM-16-1000V.9-A1WR-60D
MN-DSF150LM-16-1050V.9-A2WL-ST-105D
MN-ASB20GLM-8-32V1.0-A1WR
MN-DSF320LM-16FTCS150RF-1050V.9-A2WL-ST-175D
MN-DSF230LM-16FTCS150RF-1050V.9-A2WL-ST-121D
MN-DSF175LM-16FTCS150RF-1050V.9-A2WL-ST-90D
MN-FSE-100GPM-12-32V1.0-A1WR-HT-50D-Z86
MN-FSE-50GPM-10-32V1.0-A1WL-HT-10D-Z86
MN-BIF70L-M-6-32V1.0-A1XD-Z86-50D
MN-ASB20GLM-8-1000V.85-A1WR-7D
MN-DSF230LM-16-1050V.9-A2WL-ST-140D
MN-BSK-100LM-20BT-32V1.0-A1NR-E-Z86
MN-DSF150LM-16FTCS150RF-1050V.9-A2WL-ST-105D
MN-BSE-160GM-16-32V1.0-A1XR
MN-DSF150LM-16FTCS150RF-1050V.9-A2WL-ST-105D
MN-ASB-25GM-4-320V.9 A1NL-2.5D
MN-DSF230LM-16FTCS150RF-1050V.9-A2WL-ST-140D
MN-ASB200LM-16BP-460CS.9-A1NU
MN-ASB40LM-12BF-460CS.9-A1NL
MN-DSF230LM-16FTCS150RF-1050V.9-A2WL-ST-160D TYP54
MN-ASB100LM-24BP-460CS.9-A1NU
MN-DSF320LM-16FTCS150RF-1050V.9-A2WL-ST-200D
MN-DSF320LM-16-1050V.9-A2WL-ST-140D
MN-BSK150LM-20BT-32V1.0-A2NR-E-Z86
MN-BSB20GLM-12-32V1.0-A1NU-Z86-10D
MN-ASB20GLM-8-68CS.9-A1WR
MN-BSE600LM-16-32V1.0-A1ND-C
MN-BSF50GLM-12-1300V.9-R17WU-ST-25D
MN-BIE5CMHV-8-32V1.0-A2WR-ST
MN-ASB30GLM-12-500V.9-TT1WL
MN-BSE50GLM-12-32V1.0-A1WR
MN-FSE100GPM-12-32V1.0-A61WR-HT-Z86-50D
MN-FSE50GPM-10-32V1.0-A61WL-HT-Z86-10D
MN-BSE100LM-8-32V1.0-A1WR-40D
MN-BSE40GM-8-32V1.0-A1NR-5D
MN-DSF230LM-16FTCS150RF-1050V.9-A2WL-ST-121D
MN-DSF150LM-16FTCS150RF-1050V.9-A2WL-ST-90D
MN-BSB50LM-6-32V1.0-A1NR
MN-BSB100LM-12-32V1.0-A1NR
MN-BSB50LM-6-32V1.0-A1ND-12D
MN-BSB100LM-8-32V1.0-A1ND-80D
MN-BSB100LM-12-32V1.0-A1NR-57D
MN-DSF200LM-16-1050V.9-A2WL-ST-105D
MN-BSK150LM-20BT-32V1.0-A2NR-E-Z86
MN-BSK150LM-20BT-32V1.0-A2NL-E-Z86
MN-BSK100LM-20BT-32V1.0-A2NR-E-Z86
MN-BSE50GLM-12-32V1.0-A1WR
MN-DSF175LM-16-1050V.9-A2WL-90D
MN-BSB10GLM-12-32V1.0-A1NU-8D
MN-BSF30GLM-8-32V1.0-A1NR-10D
