美GuoUNIVERSAL流量仪表公司（UFM） Universal Flow Monitors, Inc 美Guo通用流量仪表公司成立于1963年，主要经营小管径，小流量的气体、液体流量计及流量开关，其中结构简易、质量可靠的通用叶片及活塞型流量计、开关广泛应用于润滑油、水、盐水、降离子水、油漆及压缩空气流量；涡街流量计则适用于水及冷却剂的流量；气体质量流量计则广泛应用于空气、CO2、氩气、氦气、氮气、天然气等非腐蚀性气体。 |
|
|
□ 适合测量油、润滑油、冷冻水等
□ 涡街流量计
□ 容积式流量计
□ 变面积式流量计
Universal Flow Monitors, Inc 产品系列:
□ UNIVERSAL MN,MM,MH 系列流量计中等轮叶型用于各种液体
□ 美GuoUFM公司OFS系列质量流量计
□ 美GuoUFM浮子流量计
□ UFM涡街流量计
□ 流量开关可监控水和润滑剂
□ Universal Flow Monitors, Inc.公司提供了机器人加工不锈钢流量计
□ 流量计
□ 流量指示仪
□ 开关
□ 变送器
□ 信号指示仪
Universal Flow Monitors,
□ 汽车制造
□ 能源管理
□ 煤炭业
□ 燃料电池
□ 玻璃涂层
□ 热处理
□ 机械工业
□ 涂料加工
□ 采矿业
□ 造纸业&塑料
□ 电力
□ 半导体
□ 轮胎和橡胶
□ 污水处理
□ 冶金
□ 石油化工 |
|
|
| UFM 主要产品，UFM流量开关，UFM流量传感器，UFM流量计 |
|
 |

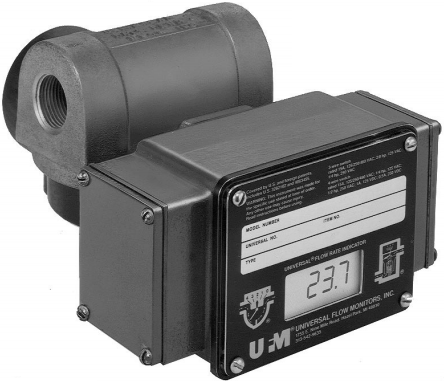

[UFM]MN,MM,MH系列流量计-中等轮叶型用于各种液体。
本体材质: (UFM_MN, UFM_MM 和 UFM_MH) 各种金属, (UFM_MX) 塑料 (PVC,聚砜或 乙烯-四氟乙烯共聚物)
内部活动部件材质: 300/316SS 标准, 其他材质的可选 (看选型资料)
密封件材质:丁纳橡胶 N (标准), Viton 和其他的材质 (可选)
流量范围: 40 --- 600 LPM 满量程 (满量程流量为340LPM或更大，可选旁通或双弹簧结构)
工艺接口: 1/2”- 2” NPTF, SAE, BSPT/PP,法兰
大流量从10-160GPM（60LPM-600LPM)
大液压300PSI（20.69BAR）选 MN系列。
大液压500PSI（34.48BAR）选 MM系列。
大液压2000PSI（137.93BAR）选 MH系列 |
|
 |
[UFM] SN,SM,SH系列-小轮叶型用于各种液体。
本体材质: (UFM_SN, UFM_SM ,UFM_SH) 各种金属, (UFM_SX) 塑料 (PVC,聚砜或Tefzel乙烯-四氟乙烯共聚物)
内部运动部件材质: 316/416SS 标准(适用于油), 316SS 标准 (适用于水), 其他的材质也可选 (看资料)
密封件材质:丁纳橡胶 N (标准), Viton 和其他的各种材质 (可选的)
流量范围: 2 --- 75 LPM 满量程 (对于水的测量，小为：10 LPM)
工艺接口: 1/8”- 3/4” NPT, SAE, BSPT/PP,法兰大流量从0.5-20GPM（2LPM-75LPM）
大液压300PSI（20.69BAR）选 SN系列。
大液压500PSI（34.48BAR）选 SM系列。
大液压2000PSI（137.93BAR）选SH系列。 |
|
 |
[UFM] MX系列流量计中等轮叶型用于腐蚀性液体。
外壳材料为抗腐蚀的 PVC 或 聚砜。
内部被液体浸没的部件材料为 316不锈钢、钛、钽、蒙乃尔合金、或和斯特洛伊镍基耐腐蚀耐热合金 C。
终端配件般都是和内部部件的材料相同的。
密封件的材料有丁钠橡胶 N、二元乙丙橡胶、维通橡胶、Kalrez 或Kalrez 与以上列明的材料之结合的材料。
大流量从15-160GPM（60LPM-600LPM）
大液压从100-200PSI（6.90-13.79BAR）选MX系列。 |
|
 |
[UFM] CP系列-涡街流量计用于水和其他冷却剂。
本流量计用于水、水／二元醇冷却剂或低粘度液体。
它具有以下些特性：4-20mA流量传感器、某些口径流量计可以提供 316不锈钢材质、某些口径流量计可以选用温度传感器、脉冲输出、LED数字显示器、用户可配置报警设定点、没有会堵塞或磨损的运动部件、有CSA和CE认证。
大流量从4-600GPM（1.5LPM-2250LPM）
大液压300PSI（20.69BAR）。 |
|
 |
[UFM] LL,LP,LH系列-用于低流量液体的活塞式设计。
本体材质: 取决于流量的种类
内部活动部件材质: 304SS 标准,其他材质的可选 (看选型资料)
密封件材质:丁纳橡胶 N (标准), Viton 和其他的材质 (可选)
流量范围: 0-300 到0-2000 LPM 满量程
工艺接口: 1-1/2” 到 4” 螺纹或SAE 型承插式焊接法兰（标准）, ANSI 或 DIN 法兰，可选
大流量从5-20GPM（20LPM-75LPM）
大液压300PSI（20.69BAR）选 LL系列。
大液压500PSI（34.48BAR）选 LP系列。
大液压1500PSI（103.45BAR）选LH系列。
|
|
 |
[UFM] SX系列-小轮叶型用于腐蚀性液体。
连接端口可以带有螺纹或法兰。
带螺纹的转接头（塑料或316不 （塑料或316不 塑料或 316 不锈钢）可以是NPTF/NPTM从 ）可以是NPTF/NPTM从 可以是 NPTF/NPTM 从1/4 到 3/4" 或 1" NPTM。转接头配件被加工为外壳上带“O”型环密封的 7/8 到 1/4" SAE 直螺纹端口。我们也能提供诸如 BSPP、BSPT 或 JIS 之类的公制螺纹。也可以用 PVC 法兰进行连接。
大流量从0.5-20GPM（2-80LPM）
大液压100-200PSI（6.90BAR-13.79BAR）选 SX系列。 |
|
 |
[UFM] XHF系列-超大轮叶型用于各种液体。
本体材质: 取决于流量的种类
内部活动部件材质: 316SS 标准, 其他的材质也可选
密封件材质:丁纳橡胶 N (标准), Viton & 其他的材质 (可选)
流量范围: 0-2000 到 0-5600 LPM 满量程
工艺接口: 4”, 6” 或 8” ANSI 焊接法兰 (通常法兰材质和本体材质致)
大流量从500-1500GPM（2000-5600LPM）
大液压300PSI（20.69BAR）选 XHF系列。 |
|
 |
[UFM] LN，LE系列-大轮叶型用于多种液体。
流量计主体、内部运动件和密封件均以各种不同的材料制成以便满足广泛的应用领域，诸如：水、合成和石油基油类、油漆、某些腐蚀性液体、溶剂、空气和多种气体。流量计的主体材料可以是铝、黄铜、铸铁或镀镍铸铁、碳钢或镀镍碳钢、船用青铜或 316不锈钢。我们的内部运动件所用材料如下：300 系列不锈钢、316 不锈钢、蒙乃尔合金和钛。可供密封件选择的材料有：丁钠橡胶 N、二元乙丙橡胶、维通橡胶和 Kalrez（Kalrez能够和其他 （Kalrez能够和其他Kalrez 能够和其他材料结合使用）
大流量从80-500GPM（300LPM-1800LPM）
大液压300PSI（20.69BAR）选 LN系列。
大液压1000PSI（68.97BAR）选 LE系列。 |
|
 如果您是第次使用请您点击下载UFM选型表…… |
标准的管道式: “可变面积流量计”
流量范围:20 LPH到 5600 LPM 满量程
尺寸范围: 1/8” NPTF 到 8” 150# 法兰
压力:--- 206 BAR (可有 Z25选项)
温度: 可达 204 oC (变送器到 149 oC) (分体形式可到177 oC)
粘度: ---3,000 SSU (650 Cp)
本体材质: 黄铜、铝、铸铁或碳钢 (普通或涂镍), 316SS, PVC, 聚砜或 Tefzel乙烯-四氟乙烯共聚物
内部活动部件材质: 304SS, 416SS, 316SS, 钛, 蒙乃尔铜-镍合金, 钽和哈氏合金-C
密封件材质: 丁纳橡胶 N, EPR, Viton, Kalrez, Kalrez/丁纳橡胶 N, Kalrez/EPR, Kalrez/Viton
流量刻度单位: GPH, GPM, LPM, CMH, GLM 或 LGM (双单位刻度单位, DGM 或 DLM (双粘度单位)
控制盒: 仅有就地指示, 开关 (标准或 XP), 变送器 (电流或电压), IS
壳体等*: IP55 (N), IP65 (W) or IP66 (X)
认证: CSA, CE 和 ATEX
流量范围: 0-20 LPH 到 0-75 LPM 满量程 (主要用于流量小于10LPM)
原理: 可变面积 (在活塞装配时改变针的锥度和节流面积)
精度: +/-5% 满量程
压力降: 0.35 BAR (5 PSID) @ 满量程
工作压力: ---103 BAR (LL系列 塑料/金属盖 10 BAR/20 BAR)
入口: 对于流量大于7.5 LPM ，可使用Offset 口
工艺接口: 1/8”- 3/4” NPTF, SAE, BSPT/PP,法兰
流量范围: 0-2 LPM 到0-5600 LPM (对于水测量，小为10 LPM)
工作原理: 可变面积 (轮叶在碗状的腔体内可以转动，当大流量时，碗状的球形空腔通径增大)
精度: 5% (S系列), 2% (M/L/XL系列)
压力降: 0.19--- 0.55 BAR 大 (取决于产品的系列和流量范围)
工作压力: 10 ---206 BAR (带有 Z25 选项)
工艺接口: 1/2”- 4” NPTF, SAE, BSPT/PP,法兰可到8”, ANSI 或 DIN
|
- UFM 流量开关，开关报警点设置方法  |
- UFM产品型号
|
UFM流量开关般说明
这些面积可变的流量计具备装有弹簧的轮叶，它们可以通过摆动来适合更大的流量。它可以安装在管路内的任何位置。在流量计的前后都不需要架设直管。全机械的感应系统反应快速直接驱动指针和遥信装置。它们能够应付超过其额定能力的冲击或液流浪涌。
UFM流量开关校准
所有的流量计都按照您指定粘度（高达 3000 SSU/650 厘泊）的液体进行单du校准。我们也根据您所用液体的比重进行补偿。对于NIST 校准记录的可跟踪性，请向北京晟通恒泰科技有限公司咨询。
UFM流量开关结构材料
T流量计主体、内部运动件和密封件均以各种不同的材料制成以便满足广泛的应用领域，诸如：水、合成和石油基油类、油漆、某些腐蚀性液体、溶剂、空气和煤气。流量计的主体材料可以是铝、氧化铝、黄铜、铸铁或镀镍铸铁、船用青铜、碳钢或镀镍碳钢以及 316 不锈钢。铝、黄铜和船用青铜也可以选择和尼龙流量孔杯起使用。我们的内部运动件所用材料如下：300 系列不锈钢、316 不锈钢、钛、蒙乃尔合金和钽。可供密封件选择的材料有：丁钠橡胶 N、二元乙丙橡胶、维通橡胶、Kalrez™ 和 Teflon™（Kalrez™ 能够和其他材料结合使用）。关于和您用途相容材料的问题，请向北京晟通恒泰科技有限公司咨询。
UFM流量开关管路连接
连接端口可以带有螺纹或法兰。带螺纹的端口可以是 NPT（1/2到 2"）或 SAE 直螺纹端口（1/2到 1-1/2"）。我们也能提供诸如BSPP、BSPT 或 JIS 之类的公制螺纹。也可以和 DIN 法兰起提供 ANSI 法兰（1/2 到 2"）作为标准配置。
UFM流量开关工程数据
高液体温度：200°F (95°C)
可选高液体温度：300 和 400°F（150 和 205°C）（选项 HT）
高环境温度：150°F (65°C)
读出装置精确度，全刻度：±2%
MN 系列大工作压力：（3:1 安全系数）：300 PSI (20.69 BAR)
MM 系列大工作压力：（3:1 安全系数）：500 PSI (34.48 BAR)
MH 系列大工作压力：（3:1 安全系数）：2,000 PSI (137.93 BAR)
UFM流量开关流量和压降
大流量达到 80 GPM (300 LPM) 的装置会随着流量变化产生从 1.9 到 3.8 PSI的压降。较高额定流量的型号可通过配备部分旁路（可提高低指示流量）、双弹簧（可提高压降）或者两者兼而有成为可能。图表内展示了额定流量从 100 到160 GPM 的型号的低流量和压降 (PSI)（在高流量时）。
备注说明
如果您是第次使用，请联系北京晟通恒泰科技有限公司填写产品选型表！ |
| |
|
|
|
